Balance à bande extrêmement précise et calibrée pour les produits en vrac
La balance à bande Thermo Ramsey™ modèle 10-14 est spécialement conçue pour les applications de pesage et de calibrage de haute précision où les résultats sont utilisés pour la facturation.
Le modèle 10-14 a une précision extrêmement élevée, de l’ordre de 0,125 %, et est la balance pour bandes la plus reconnue dans le monde.
La balance à bande Thermo Ramsey™ modèle 10-14 vous permet de surveiller et de contrôler votre production, tout en fournissant des informations importantes pour des opérations efficaces.

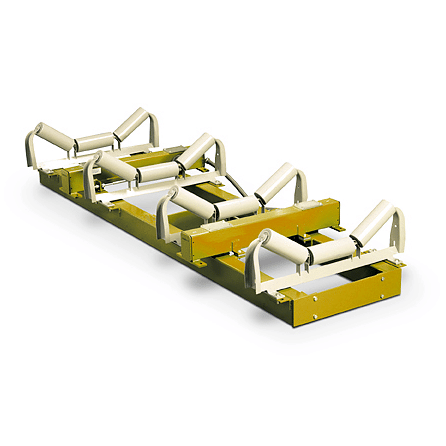

La balance à bande se compose d’un pont-bascule modèle 10-14 avec un châssis intérieur suspendu à 4 capteurs de pesage, et d’un capteur de vitesse modèle 60-12C.
Le pont-bascule et le capteur de vitesse ont tous deux fait leurs preuves à de nombreuses reprises dans le domaine des systèmes de pesage de précision calibré.
Il y a aussi la puissance et la polyvalence de l’électronique avancée des intégrateurs Ramsey de qualité calibrée.
La bascule à bande Thermo Ramsey™ modèle 10-14 est la norme mondiale en matière de précision et de performance pour les chargements étalonnés et les mesures précises des flux en vrac sur les convoyeurs.
Aux États-Unis, la 10-14 possède le « certificat de conformité » (NTEP) et en dehors des États-Unis, la 10-14 possède la certification OIML de la directive CEE classe 1.
- Usine de concassage
- Usines chimiques
- Usines d’asphalte
- Exploitation minière
- Cimenteries
- Transbordement de charbon
- Usines de papier
- Usines de gypse
- Entreprises de sable et de gravier
- Extraction du minerai
- Installations de chargement et de déchargement
- Transport des aliments
La balance à bande Ramsey™ Modèle 10-14 se compose de 3 éléments principaux : le pont-bascule, le capteur de vitesse de bande et l’intégrateur/totalisateur.

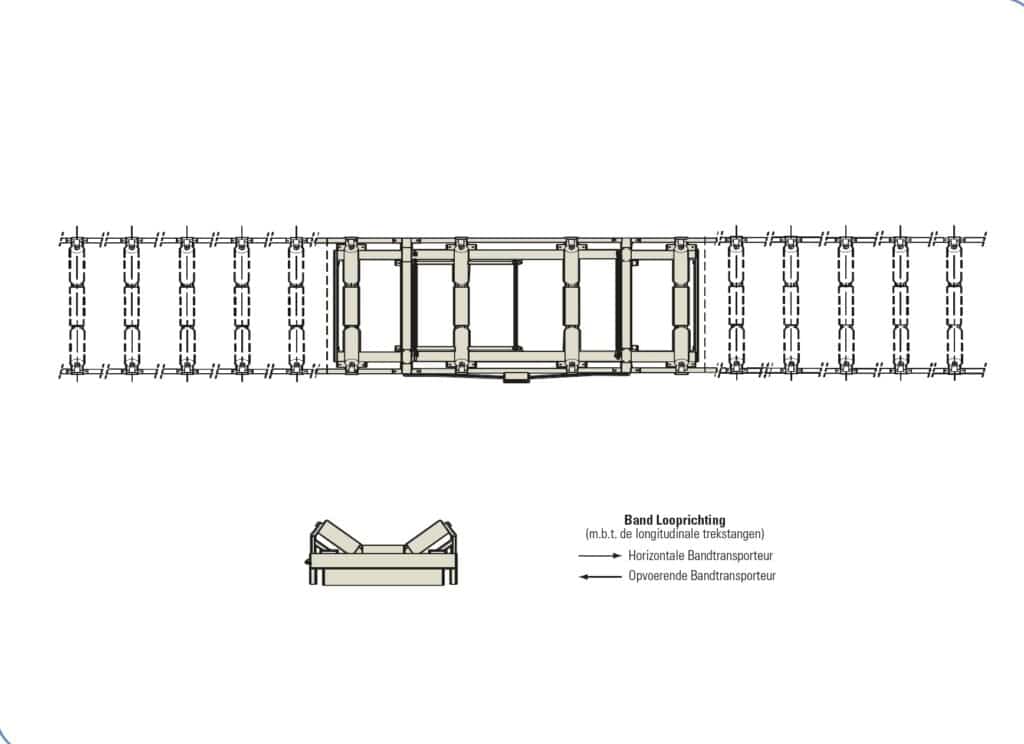

Le pont-bascule se compose d’un châssis intérieur très rigide, sans pivots ni pièces mobiles, sur lequel trois ou quatre supports de pesée peuvent être montés au choix.
L’ensemble du châssis de pesée, y compris les barres de tension et le dispositif de sécurité pour le transport, est assemblé dans notre atelier.
Seuls huit boulons fixent le châssis de pesée dans l’ensemble de la courroie. Au moyen de quatre loadcells de précision, le châssis intérieur est suspendu aux deux poutres des loadcells.
- la construction rigide en tube d’acier avec des tiges de bouée assure un bon alignement permanent
- aucune pièce mobile ou d’usure
- aucun réglage nécessaire
- assemblé en usine, facile à installer
- quatre cellules de pesage de précision en tension
- châssis intérieur entièrement suspendu sans pivots

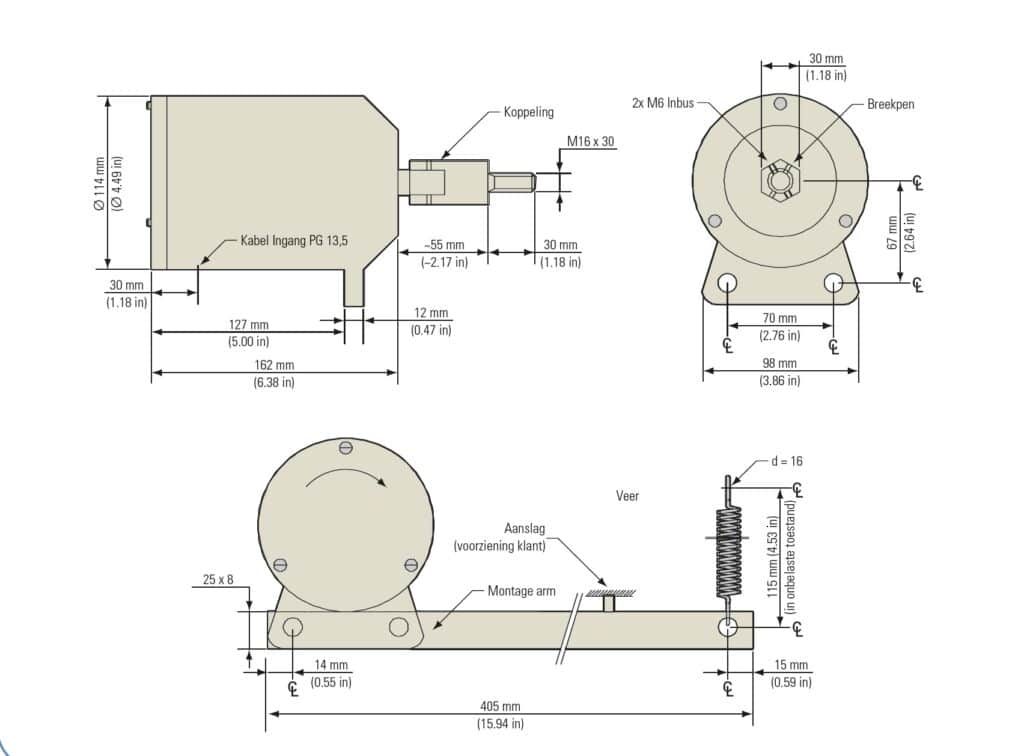

Le capteur de vitesse digital modèle 60-12C est le capteur de vitesse le plus fiable et le plus précis développé pour les balances à bande. En connectant le capteur directement à l’axe prolongé du tambour mené de la bande transporteuse vous avez la garantie d’une lecture précise de la marche de la bande. De plus cela évite l’influence de dérapage au tambour motorisé sur la mesure et en plus évite l’accumulation de produits. De cette façon, la vitesse mesurée sera toujours la vitesse réelle.
- Boîtier robuste en aluminium moulé sous pression, adapté à une installation en extérieur
- Générateur d’impulsions digitales, pas de brosses de charbon à ajuster ou à remplacer

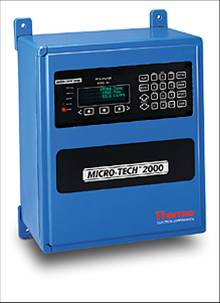

L’intégrateur Micro-Tech est un intégrateur de poids pour les systèmes de pesage dynamique. En intégrant le signal mV de la ou des cellules de pesage ( châssis de pesée ) avec le signal d’impulsion du capteur de vitesse de la bande, le Micro-Tech génère une lecture du flux de produit en tonnes/heure, par exemple.
En outre, il est possible de lire la charge de la bande (kg/m), la vitesse de la bande (m/s) et le décompte journalier (kg). Le Micro-Tech peut également être équipé de diverses cartes optionnelles, par exemple à des fins de communication. Pour les applications non calibrées, le Micro-Tech 3101 peut être utilisé. Pour les applications calibrées, il faut utiliser le Micro-Tech 2201 calibré.
- opération facile
- bilingue (anglais/seconde langue)
- conversion automatique des données (métrique/anglais)
- cartes enfichables plug-and-play
- conception du tableau et conception du chantier
Sur les installations approuvées par Thermo, nous garantissons que le système de pesage à bande Thermo Ramsey™ Modèle 10-14 pèse et compte à ±0,125% de la valeur d’essai, entre 20 et 100% de la capacité maximale, à condition qu’il soit calibré avec une quantité connue de produit.
| Ramsey 10-14 châssis peseur | |
| Section de pesage | Trois ou quatre rouleaux de pesage |
| Espace requis | Applicable à tout type de bande transporteuse standard ; aucun espace n’est nécessaire au-dessus de la bande. |
| Rolstellen | Fourni par le client. |
| Largeur de bande | Standard de 400 à 2000 mm |
| Construction | Cadre en acier tubulaire ; acier inoxydable en option |
| Montage | Avec 8 boulons ou les poutres longitudinales de la construction de bandes |
| Loadcells | |
| Nombre | 4 |
| Type | S-type, IP65 |
| Montage | Sur la charge de traction |
| Alimentation | 10 Vdc ±5% |
| Sortie | 3 V/V ±0,1% |
| Non-linéarité | <0,03% |
| Non-reproductibilité | 0,01% FS |
| Hystérésis | <0,02% FS |
| Température de fonctionnement | -40 °C to +80°C |
| Sensibilité aux températures | Gamme : 0,0014% FS/°C ; point zéro : 0,0027% FS/°C |
| Surcharge | Sécurité jusqu’à 150% de la capacité du capteur ; max jusqu’à 300% FS; Force latérale max 50% FS. |
| Capteur digital de vitesse de bande 60-12C | |
| Type | Digital, sans balais de charbon |
| Montage | Accouplement direct avec un cable M16 de 30 mm de long dans à l’axe prolongé du tambour inverseur ou d’un rouleau de déplacement. |
| Boîtier | En aluminium avec revêtement expoxy, IP65 |
| Accessoires de montage | embrayage, bras de montage et ressort de tension |
| Poids | Environ 3 kg |
| Ramsey Micro-Tech 2201 | |
| Fonctionnement | Pilotage par menu |
| Écran | Alphanumérique, 4×20 caractères ; 5 indicateurs LED |
| Clavier | Touches à membrane : 12 touches numériques et 11 touches de fonction |
| Calibrage | Point zéro ; suivi du point zéro ; plage (simulation, poids, chaîne de calibrage ou produit) ; courbe de linéarisation. |
| Fonction de traitement par lots | Les points de consigne peuvent être saisis via le clavier, en option via l’entrée BCD ou via la communication série. |
| Communications | Série, RS232 ou RS485 (en option) Protocoles : Ramsey PC-Master ; Modbus : Allen Bradley ; Siemens ; Profibus |
| Loadcell entrée | Max. 6 générateurs de poids de 350 Ohm |
| Entrée digitale | 3 entrées de contact, dont 1 pour le capteur de vitesse |
| Sortie digitale | 4 sorties isolées à open-collector 24V/50mA max. |
| Alimentation | En option : 115Vac ou 230Vac, 50/60Hz, 50VA |
| Plage de température | En service : -10°C à +50°C |
| Design du panneau | 96 x 288 mm DIN standard, profondeur 310 mm Panneau de contrôle IP54, autres parties IP00 Poids: env. 8 kg |
| Mise en œuvre sur le terrain | 330 x 381 mm, profondeur 178 mm Classe de protection IP65 Poids: env. 15 kg |
| Panneaux facultatifs | Sortie analogue 0/4-20mA Entrée analogue double (0-10V) et sortie (0/4-20mA) Tableau de communication série (RS232 of RS485) Profibus DP Allen Bradley Remote I/O Digital 16-IN/4-OUT board Digital 4-IN/16-OUT board |
