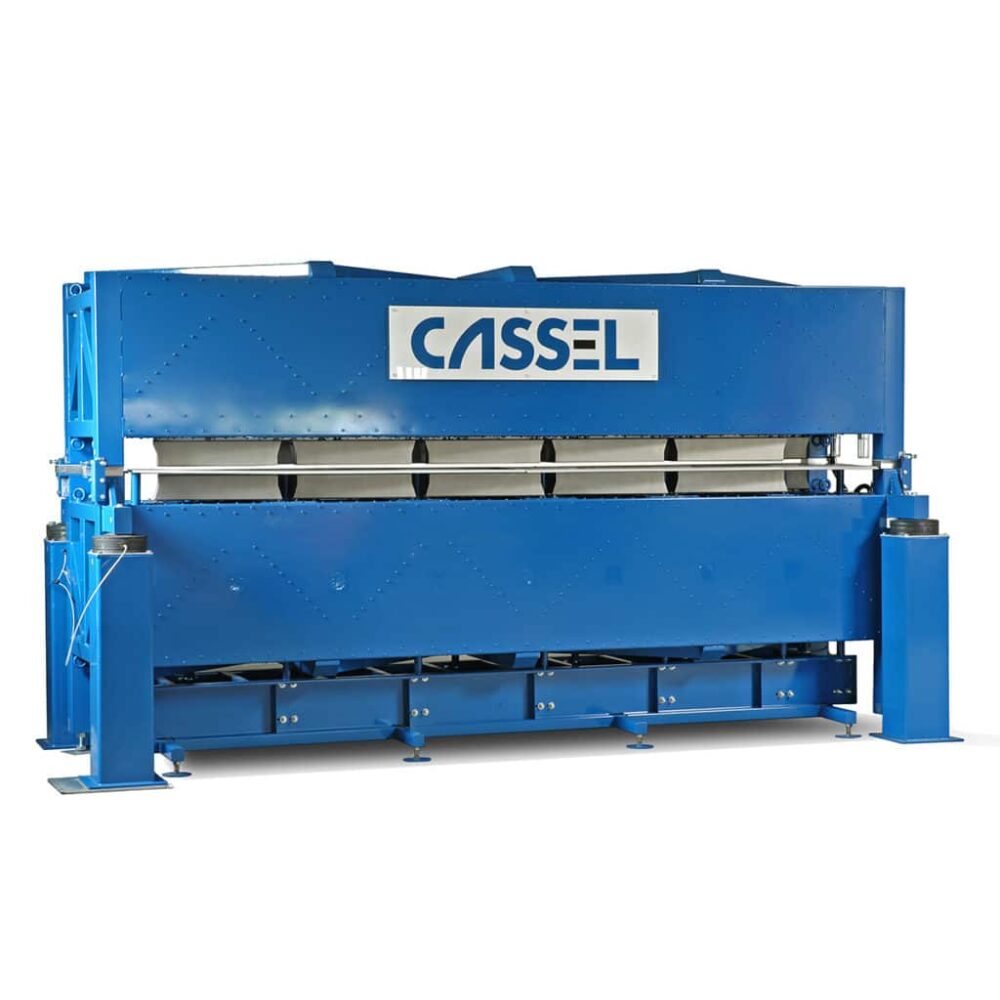

METAL SHARK® COMBI TU
Metaaldetector voor ultra-precieze controle van platen en banen in de textiel-, non-woven- en houtverwerking

De METAL SHARK® COMBI TU is een multisegmentsensor die gewoonlijk wordt gebruikt voor weefsel-, non-woven- of papierbanen en voor platen van verschillende materialen. Hij detecteert de kleinste metaaldeeltjes vanaf 0,6 mm en lokaliseert hun positie in gedefinieerde segmenten van producten.

De METAL SHARK® COMBI TU is verkrijgbaar voor breedtes tot 5 meter (16,6 ft) en meer. De detector kan ook probleemloos worden gebruikt in vochtige werkplaatsen met omgevingstemperaturen van -10 ˚C tot +40 ˚C en producttemperaturen tot +65 °C.

METAL SHARK® COMBI TU

Metaaldetector voor ultra-precieze controle van platen en banen in de textiel-, non-woven- en houtverwerking.

  • Detecteert metaalverontreinigingen in platen en banen
  • Nauwkeurige metaaldetectie met multisegmentsensor voor bescherming van kostbare materialen
  • Hoogste gevoeligheid door 4-kwadrantentechnologie
  • Intuïtieve bediening en eenvoudige installatie met autokalibratie en TeachAssistant
  • Onderhoudsvrij door automatische balans- en kalibratieregeling

Kenmerken

  • Optimale, uiterst betrouwbare inspectieprestaties in het hele detectiegebied dankzij de 4-kwadrantentechnologie
  • Eenvoudige instelling met TeachAssistant
  • Geheugencapaciteit van maximaal 250 producten
  • Gebruiksvriendelijk met intuïtieve en meertalige menu’s
  • Wachtwoordsysteem met vier niveaus, automatische afmelding na een bepaald tijdbestek
  • Detecteert de positie van de metaalverontreiniging in de stof
  • Gevoeligheid: Detecteert ijzer vanaf 0,6 mm en roestvrij staal vanaf 0,7 mm
  • Documentatie van alle voorvallen en metaalmeldingen
  • Optioneel: Gegevensoverdracht naar USB-interface of verbinding met het bedrijfsnetwerk via de SHARKNET®-software
  • Cyclische functiecontrole met Performance Validation System (PVS, prestatievalidatiesysteem)
Toepassingen
  • Producten die in banen of platen worden getransporteerd
  • Kwaliteitsborging voor inkomende en uitgaande goederen of tijdens het productieproces
  • Machine- en/of productbescherming bij de verwerking van platen
  • Detectie van gebroken naalden en andere metaaldeeltjes in de textiel- en non-wovenindustrie
Leveringsomvang
  • Detectie-eenheid (sensor) COMBI TU met vrij te kiezen aantal detectie-eenheden en breedtes van 2 tot 7 m
  • Besturingseenheid METAL SHARK®, pc met Windows Pro, monitor 15″ en toetsenbord in schakelkast
Specificaties
ElektronicaDigitale signaalprocessor, digitale frequentiegeneratie, digitale balansregeling, automatische kalibratie, digitale ruisfilters, geïntegreerde flexibele controlefuncties
Ingangssignalen2 analoge ingangen 0…10 VDC (optie: 4-20 mA)
8 vrij configureerbare 24 VDC-signalen, bijvoorbeeld voor encoders, productherkenning, knoppen
Uitgangssignalen2 potentiaalvrije wisselcontacten: ‘Fout’ en ‘Metaal’
8 vrij configureerbare 24 VDC-signalen, bijvoorbeeld elektromagnetisch ventiel, optisch/akoestisch alarm
InspectiemethodeHoogfrequent magnetisch veld, meerkanaalsfunctie, gebalanceerde ontvangspoelen
MetaaldetectieIjzerhoudende en niet-ijzerhoudende metalen (bijvoorbeeld aluminium, lood enz.) en roestvrij staal
Productcompensatie250 geheugenopslagplaatsen, automatische productcompensatie, met TeachAssistant
BeschermingsklasseIP 65, optioneel IP 66 of IP 67
Standaardomgevingstemperatuur: -10°C tot +40°C, relatieve luchtvochtigheid 30% tot 80% (niet-condenserend)
Optioneel: tot -40°C of tot +55°C
Standaardproducttemperatuur: -30°C tot +40°C
Optioneel: -40°C of tot +60°C
StroomvoorzieningMonofase, 110-240 VAC, 50/60 Hz, vermogenscapaciteit 20 W (max. 60 W)
InterfaceRS232, LAN (optioneel, voor SHARKNET), USB (optioneel)
OnderhoudOnderhoudsvrije, zelfkalibrerende sensoren
DiagnostiekGeïntegreerde diagnostische software, automatische zelftest
Inspectiebreedtes1000 mm tot 5000 mm (standaard), tot 7000 mm (optioneel)
Openingshoogte28 mm netto
De maximale paneeldikte van het product is de som van de dikte van het product en de doorbuiging ervan. Deze mag niet groter zijn dan de netto doorvoerhoogte. Bijvoorbeeld: netto doorvoerhoogte 28 mm - paneeldikte 8 mm = paneeldoorbuiging max. 20 mm
GevoelighedenFE 0,6 mm, Al 0,8 mm, RVS 0,7 mm
(De gevoeligheden zijn sterk afhankelijk van de omgeving waarin een metaaldetector wordt geïnstalleerd. De hier vermelde gevoeligheden moeten dan ook slechts als richtwaarden worden beschouwd.)

Dankzij meerdere speciale ontwerpen en accessoires, kan de METAL SHARK® COMBI TU perfect aan uw productie worden aangepast. Er wordt rekening gehouden met de verschillende temperatuurvereisten en met ingewikkelde productvereisten voor metaaldetectie.

Accessoires en extra’s
SHARKNET®De SHARKNET®-software verbindt de METAL SHARK®-metaaldetectoren met een centrale computer, zodat alle bedrijfsgegevens en de documentatie over batches en alarmen centraal kunnen worden opgeslagen om te voldoen aan de HACCP- en IFS-bepalingen.
AutoSensSignaaloverdracht van doorvoersnelheid en mathoogte vanuit de systeembesturing voor automatische afstelling van de detectorgevoeligheid.
Temperatuuruitbreiding in koude omgevingenTemperatuuruitbreiding tot -40 °C, koud-elastisch voegmateriaal, isolatie, verwarming van de schakelkast en andere voorzieningen.
Temperatuuruitbreiding in warme omgevingenTemperatuuruitbreiding tot +55 °C, aangepaste schakelkast, extra thermische isolatie, vervangbare filterventilator, warmtewisselaar en/of actieve koeleenheden.
Temperatuuruitbreiding op productniveauProducttemperatuur tot max. +120 °C; met deze optie heeft de sensor beschermingsklasse IP 54.
Snelle vermogensaandrijving (FPD, Fast Power Drive)Aanzienlijk betere metaaldetectie en betrouwbaarheid in industriële omgevingen die niet voldoen aan de normen voor elektromagnetische compatibiliteit, verschillende IP-beschermingsklassen en ATEX-zone 22 verkrijgbaar.
Snelle vermogensaandrijving (SPD, Super Power Drive)Verbetert de metaaldetectie met -0,5 tot -1 mm in industriële omgevingen die niet voldoen aan de normen voor elektromagnetische compatibiliteit, verschillende IP-beschermingsklassen en ATEX-zone 22 verkrijgbaar.
Signaalapparatuur (optisch/akoestisch)Stapellichten en signaalhoorns/sirenes verkrijgbaar in verschillende versies en IP-beschermingsklassen.
