De Dynacale bandweger model LB10101 is vooral geschikt voor productieprocessen waarbij het niet-kritische toepassingen betreft en een weegnauwkeurigheid van 1-2% voldoet. Deze bandweger stelt u in staat productieprocessen te controleren en te regelen en levert belangrijke informatie voor een efficiënte bedrijfsvoering.
Kenmerken
- zuinig en nauwkeurig
- enkele of dubbele moduleconfiguraties
- betrouwbare en gebruiksvriendelijke elektronica
- ontworpen voor een breed scala aan materialen en toepassingen
Het Dynacale bandweger model LB10101 is speciaal bedoeld voor toepassingen waarbij kostprijs en eenvoudige installatie belangkrijke overwegingen zijn, en waarbij het gaat om niet-kritische processen. Deze bandweger levert u de basisinformatie waarmee een productieproces te controleren en te regelen is.
De Dynascale bandweger model LB10101 is geïnspireerd op de vroegere Ramsey™ bandweger model 10-101. Dynascales zet de traditie verder in het maken van betrouwbare en innovatieve weegsystemen van hoge kwaliteit voor de procesindustrie. Het gepatenteerde ontwerp is het resultaat van vele jaren ervaring in duizenden bandweger toepassingen over de gehele wereld.
- Brekerijn
- Chemische fabrieken
- Asfaltfabrieken
- Mijnbouw
- Cementfabrieken
- Kolenoverslag
- Papierfabrieken
- Gipsfabrieken
- Zand en grind bedrijven
- Ertswinning
- Laad-en losinstallaties
- Voeding transportbanden
Systeembeschrijving
Het Ramsey™ bandwegersysteem bestaat uit drie hoofdbestanddelen: de gewichtsopnemer (loadblock), de bandsnelheidsopnemer, en de integrator/weegprocessor.
Afhankelijk van de bandbreedte worden er een of twee loadblocks toegepast. Compact en eenvoudig te monteren aan de langsliggers van de transporteur. Eén rolstel wordt op het loadblock (of de loadblocks) gemonteerd en weegt op die manier het materiaal op de band.
De snelheidsopnemer wordt mechanisch aan de omkeerrol van de transporteur bevestigd en genereert een pulsstroom. Elke puls is een maat voor een bepaalde bandverplaatsing. De pulsfrequentie is proportioneel aan de bandsnelheid.
De integrator/weegprocessor integreert het weegsignaal van het loadblock (of de loadblocks) met het pulssignaal van de snelheidsopnemer en toont als resultaat de hoeveelheid materiaalstroom en de totale hoeveelheid dat de weger gepasseerd is.
De weegprocessor levert de voeding voor het weegsysteem en bevat alle functies voor het kalibreren en bedienen van het bandweegsysteem.
De loadblocks
De gepatenteerde Ramsey™ loadblocks van Thermo verschillen van elk ander 1-rols weegframe. Eén of twee loadblocks vormen samen met een montagebalk of twee montagesteunen het Ramsey™ model 10-101 weegframe. Elk loadblock bevat een buigstaaf krachtopnemer en een bladveren overbelastings beveiliging.
Tot en met bandbreedte 800 mm wordt een enkel loadblock gebruikt die aan een dwarsbalk in het midden van de transporteur gemonteerd wordt. Het te wegen rolstel wordt op het loadblock geplaatst.

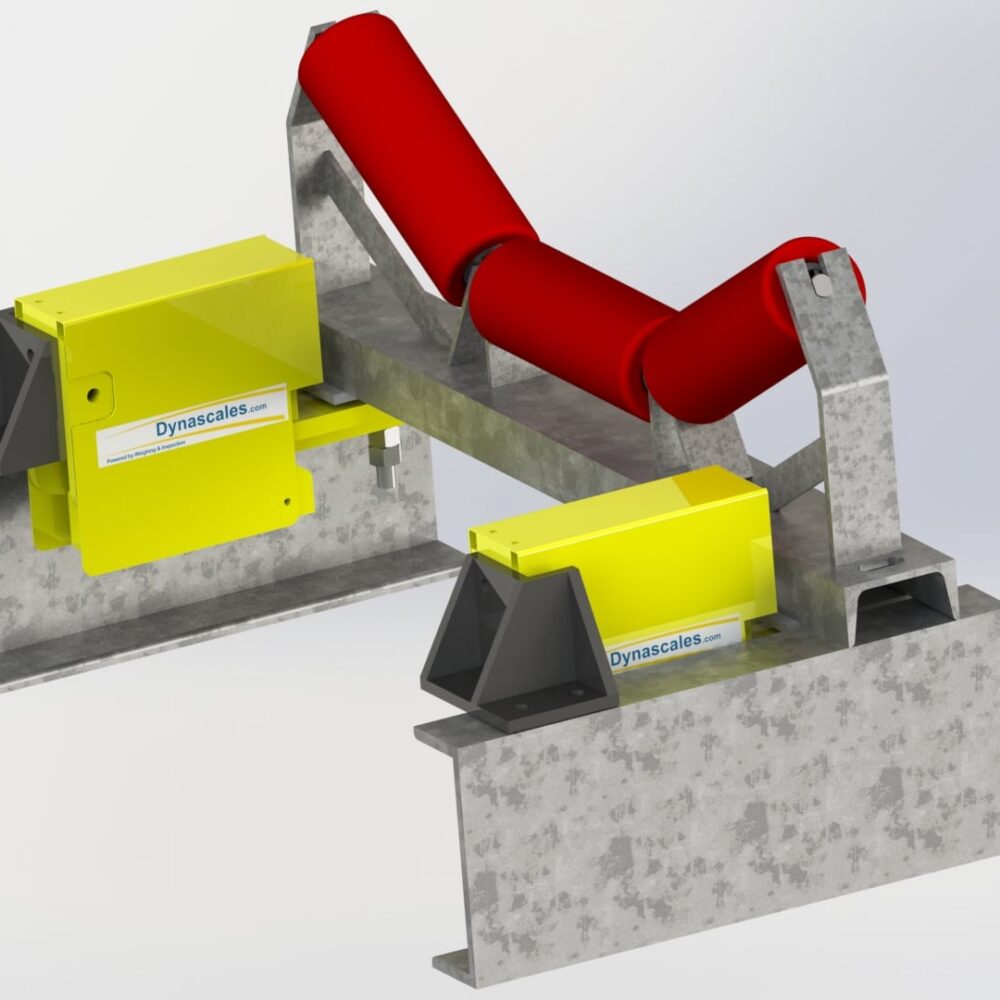

Voor bandbreedtes tussen 800 en 1600 mm worden twee loadblocks gebruikt die met behulp van twee zijsteunen aan de langsliggers van de transporteur gemonteerd worden. Het te wegen rolstel wordt op de twee loadblocks geplaatst.
Loadblock eigenschappen
- Vanaf de fabriek voorzien van een gekalibreerde overlastbeveiliging
- Ontwerp zonder draaipunten en overbrengingen die meetfouten kunnen geven
- Geen bewegende of slijtagegevoelige delen die onderhoud behoeven
- Compact ontwerp voor eenvoudige installatie en uitlijning
- Geen plaatsen waar product zich kan ophopen en zo meetfouten kan veroorzaken
- Loadblocks van dezelfde capaciteit kunnen onafhankelijk van de bandbreedte uitgewisseld worden
De bandsnelheidsopnemer
De 60-12C digitale bandsnelheidsopnemer is de meest betrouwbare en nauwkeurige snelheidsopnemer die ooit ontwikkeld is voor bandweger gebruik. Door directe verbinding van de opnemer met de omkeerrol van de band of met een retourrol met een grote diameter, bent u verzekerd van een nauwkeurige bandloop uitlezing. Geen wieltjes over de band, waardoor voorkomen wordt dat problemen ontstaan door productophoping of bandslip.
Voordelen bandsnelheidsopnemer
- Robuuste gegoten aluminium behuizing, geschikt voor buitenopstelling
- Digitale pulsgenerator, geen koolborstels af te stellen of te vervangen
De integrator
De Ramsey Integrator Mini 11-101 is een simpele, microprocessor gestuurde integrator, het zogenaamde instapmodel. Het is eenvoudig te bedienen en heeft een simpele kalibratieprocedure. De integrator levert basisinformatie omtrent de momentane bandcapaciteit en de totaal gewogen hoeveelheid. Daarnaast zijn er LED indicatoren voor Ready, Alarm Fail, Span Cal, Zero Cal en Run. De Ramsey Mini 11-101 integrator heeft standaard een 4-20 mA uitgang en is leverbaar met een optionele seriële uitgang voor het aansluiten van een printer.
Nauwkeurigheidsgarantie
Bij installaties die door Thermo zijn goedgekeurd garanderen wij dat het 10-101 bandweegsysteem weegt en telt binnen een nauwkeurigheid van ±1-2% van het daadwerkelijke gewicht tussen 20 en 100% van de maximale capaciteit. Het systeem dient daartoe gekalibreerd te zijn met een bekend testgewicht, een kalibratieketting of middels Thermo’s standaard elektronische kalibratie.
De testduur is minstens 3 bandomlopen, minstens 400 counts op de totaalteller en minstens 6 minuten meettijd. De garantie geldt alleen als het systeem volgens de Thermo richtlijnen is ingebouwd, bediend en onderhouden.

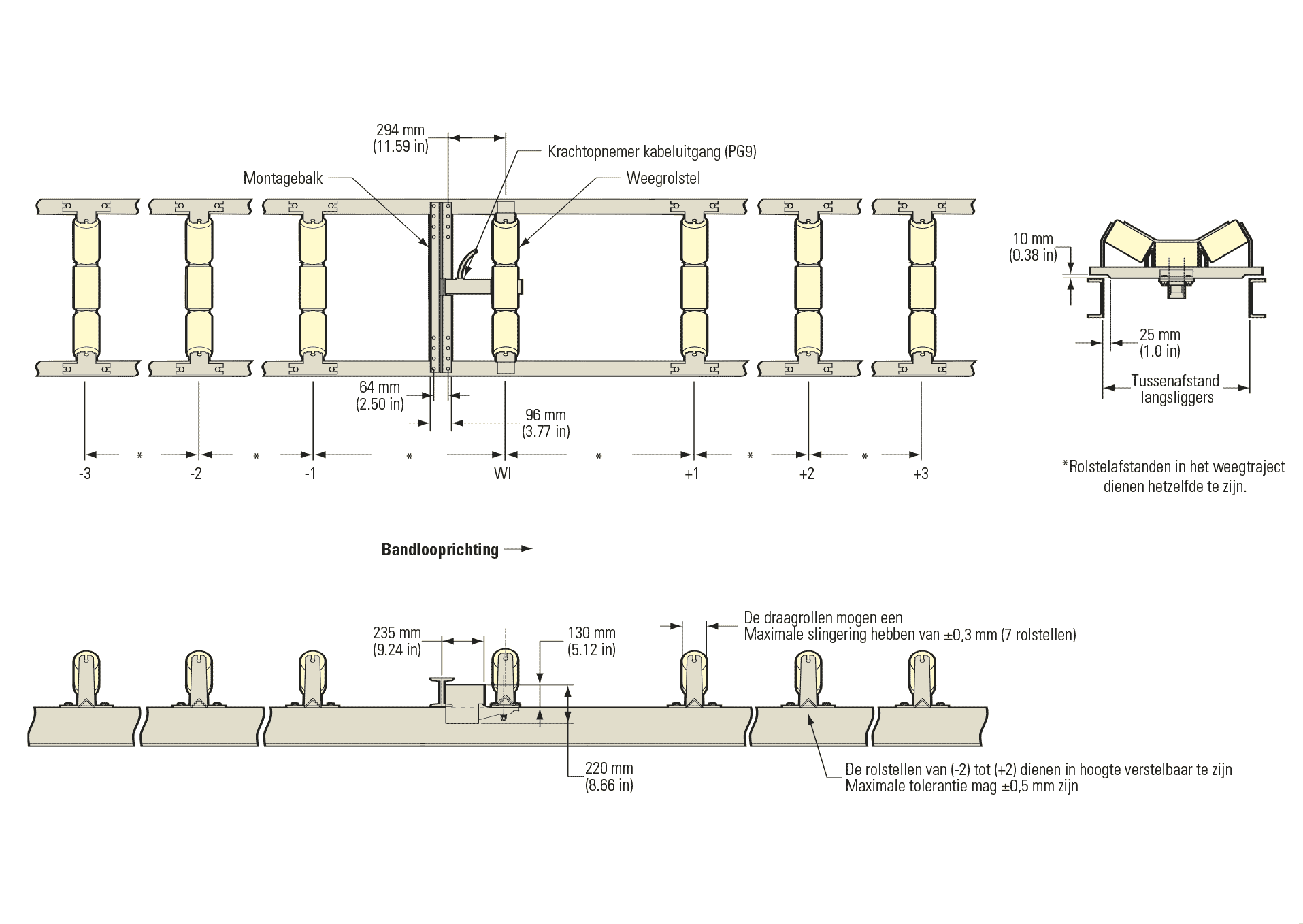

Ramsey 10-101R-1 Enkel Loadblock Afmetingen

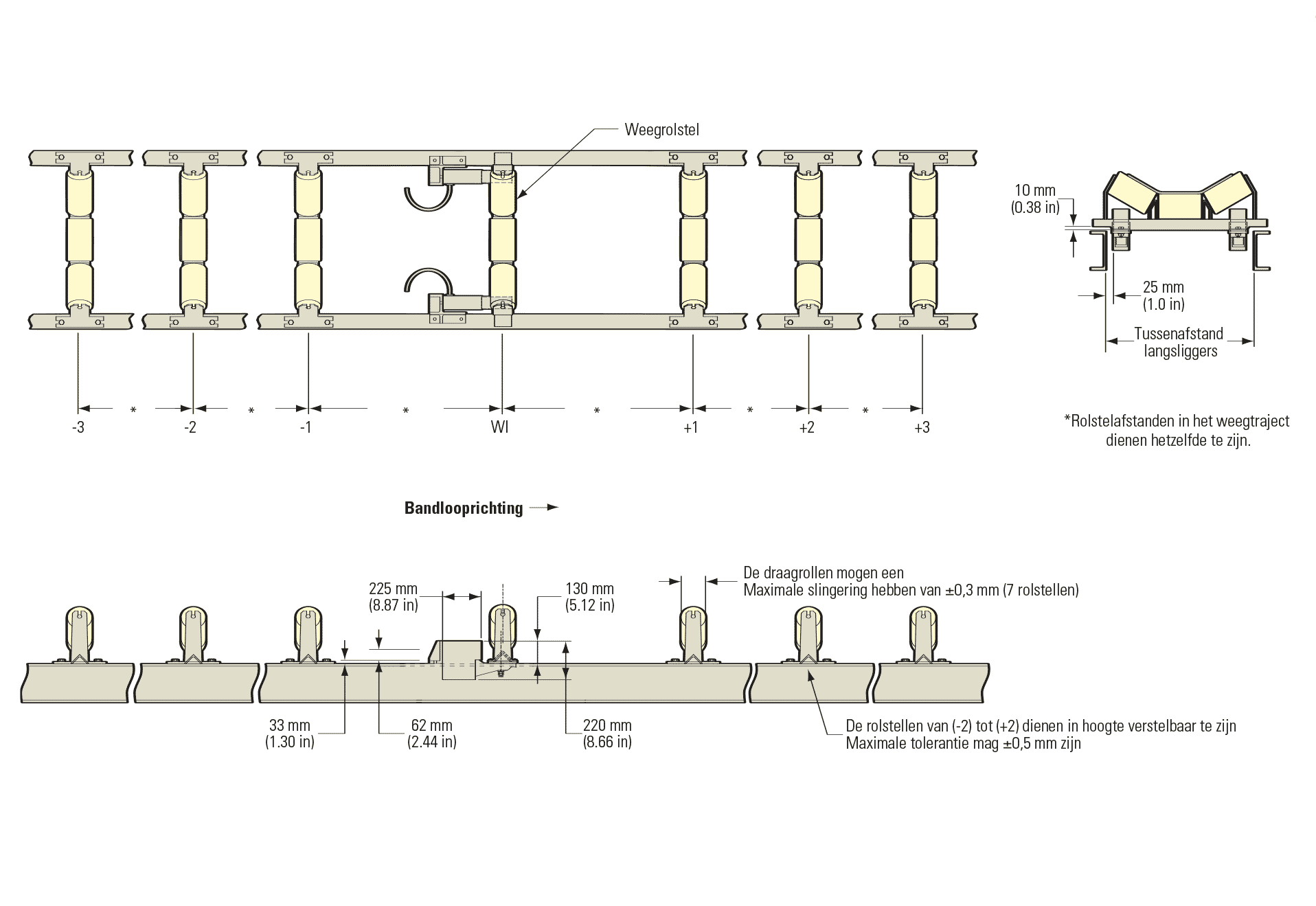

Ramsey 10-101R-2 Dubbel Loadblock Afmetingen
| Ramsey 10-101 loadblocks | |
| Minimum belasting | 15% van de loadcell capaciteit |
| Maximum belasting | 80% van de loadcell capaciteit |
| Leverbare capaciteiten | 20 kg, 50 kg, 100 kg, 200 kg, 250 kg, 500 kg |
| Maximale bandbreedte | Ramsey 10-101R-1: 800 mm Ramsey 10-101R-2: 1600 mm |
| De loadcell | |
| Loadcell | Buigstaaf krachtopnemer |
| Uitgangsspanning | 2 mV/V; ±0,1% |
| Voedingsspanning | 10 VDC of VAC |
| Nauwkeurigheidsklasse | C3 (3000 delen); OIML R60 |
| Temperatuurbereik | -30°C tot +80°C; -10°C tot +40°C gecompenseerd |
| Max. overbelasting | 150% van de capaciteit |
| Ingangsweerstand | 380 Ohm ±10 Ohm |
| Uitgangsweerstand | 350 Ohm ±3 Ohm |
| Beschermingsklasse | Hermetisch gesloten; IP67 |
| Loadcell constructie | RVS |
| Aansluitkabel | 6-aderig afgeschermd |
| Ramsey 60-12C bandsnelheidsopnemer | |
| Type | Digitaal, zonder koolborstels |
| Montage | Direct op de omkeertrommel of een meelooprol |
| Behuizing | Waterbestendig, gegoten aluminium met epoxy coating |
| Montagemateriaal | Koppeling, reactiearm en veer |
| Gewicht | 3,6 kg |
| Ramsey Mini 11-101 Integrator wandmontage behuizing | |
| Afmetingen | 300 x 250 x 160 mm (hxbxd) |
| Behuizing | Polyester |
| Gewicht | 4 kg |
| Beschermingsklasse | IP65 |
| Ramsey Mini 11-101 Integrator omgevingscondities | |
| Bedrijfsteperatuur | -10°C tot +50°C |
| Opslagtemperatuur | -20°C tot +70°C |
| Relatieve vochtigheid | <90%, niet condenserend |
| Ramsey Mini 11-101 Integrator voedingsspanning | |
| Voedingsspanning | Te selecteren: 110 of 220 VAC; +10%-15%; 50-60Hz; 15VA |
| Beveiliging | Intern gezekerd |
| Ramsey Mini 11-101 Integrator ingangen en uitgangen | ||
| Analoge ingang | mV signaal van loadcell(s) | |
| Analoge uitgang | Aantal | 1 |
| Type | 0-20 mA, 4-20 mA, 20-0 mA, 20-4 mA | |
| Max. belasting | 500 Ohm | |
| Resolutie | 12 bit; 4096 delen | |
| Lineairiteit | 0,1% | |
| Isolatie | Galvanisch gescheiden 1500 Vrms | |
| Digitale ingangen | Aantal | 3 |
| Type | Statische; potentiaalvrij of open-collector | |
| Isolatie | Optisch gescheiden; 2500 Vrms; UL E67349 | |
| Spanning | 14 VDC interne voeding | |
| Stroom | 6 mA | |
| Digitale uitgangen | Aantal | 4 |
| Type | Relais; potentiaalvrij; N.O.-contact | |
| Isolatie | Galvanisch gescheiden; 10000 MOhm | |
| Max. spanning | 240 VAC of 48 VDC | |
| Max. stroom | 0,5 A | |
| Communicatie (optie) | Aantal | 1 |
| Poort | RS 232C voor printeraansturing |
