Série RF 80 GHz pour réservoirs de liquide étroits
Technologie radar de mesure continue pour réservoirs de liquide étroits

La série RF est un transmetteur de mesure de niveau radar FMCW 80 GHz bifilaire. Cet appareil de mesure convient aux applications de niveau de liquide difficiles impliquant des réservoirs étroits avec de longues buses et des obstructions internes telles que des agitateurs, des échelles ou des bobines de chauffage. L’angle du faisceau et la zone morte minimaux en font un choix optimal pour la mesure de niveau continue et sans contact dans les réservoirs très petits et très hauts (jusqu’à 100 m/328 ft).

Ce transmetteur de niveau peut également mesurer à travers des toits de réservoirs faits de matériaux non conducteurs, afin de fournir aux utilisateurs des options de montage supplémentaires.

La série RF fournit des lectures précises, même dans les processus où les niveaux changent rapidement. L’antenne à lentille PEEK est résistante à l’accumulation et adaptée aux environnements corrosifs. L’antenne étant encastrée, il n’y a pas d’intrusion dans le réservoir.

Les températures de fonctionnement peuvent atteindre +150 °C/+302 °F, avec des pressions allant jusqu’à 40 bar/580 psi. La série RF offre une gamme de raccords à bride et filetés, à partir de seulement ¾ ». Elle est homologuée pour une utilisation en zone dangereuse et dispose d’un système de diagnostic complet (conformément à la norme NE 107) et de la communication HART®7.

Mesure continue

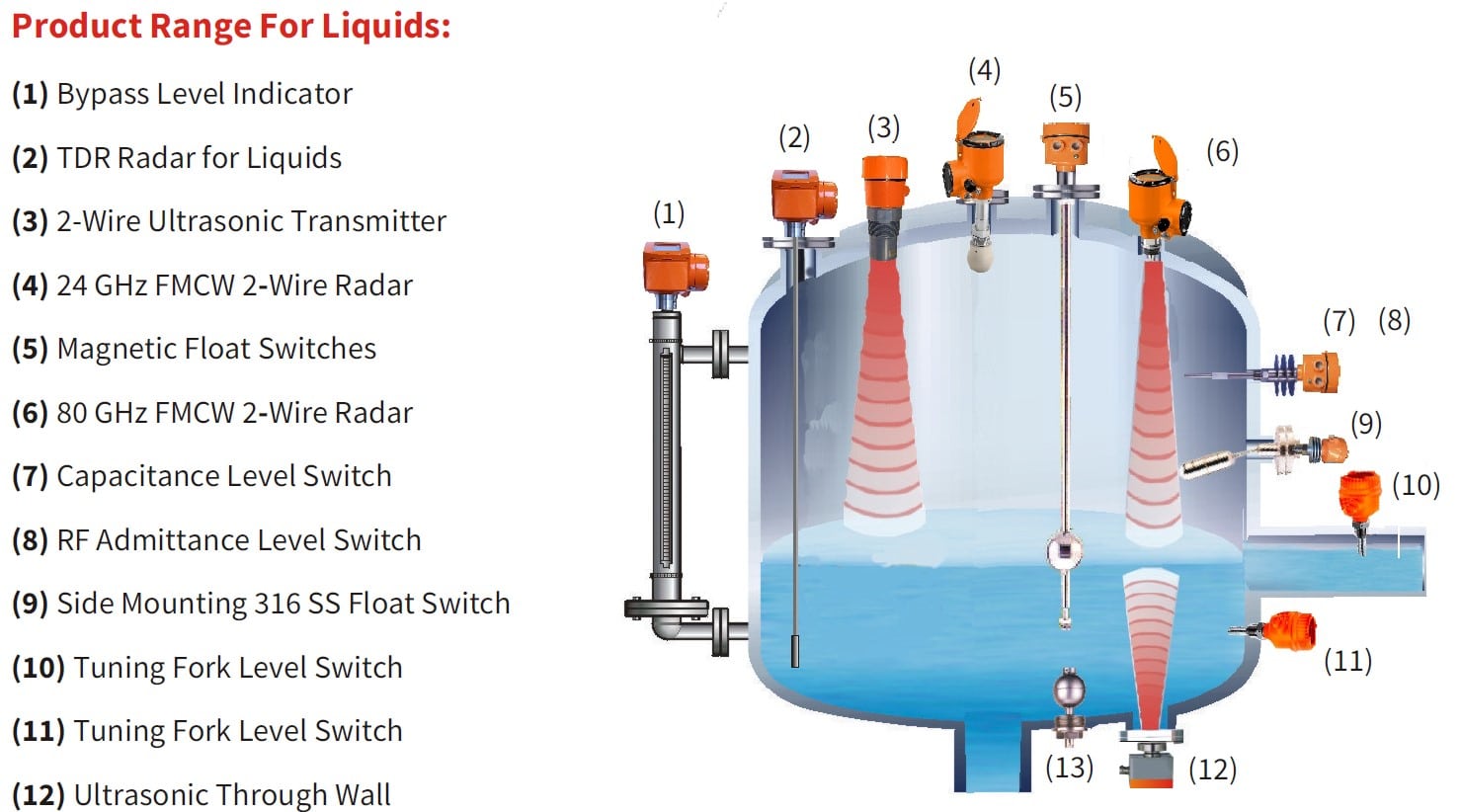

Dans cette section, vous pouvez parcourir nos appareils de mesure de niveau de haute précision qui utilisent des technologies de surveillance telles que les capteurs de niveau de type radar, TDR (parfois appelé radar à ondes guidées) et les sondes à ultrasons. Hycontrol fournit des indicateurs de niveau de solides et des sondes de niveau de liquide pour presque toutes les exigences de mesure de niveau imaginables dans les industries d’aujourd’hui et est inégalée dans son niveau de connaissance des applications, accumulé depuis plusieurs décennies.

Radar

La technologie radar fournit un puissant contrôle de niveau sans contact là où il est le plus nécessaire. Ces jauges de mesure de niveau avancées sont insensibles à la poussière, au vide, à l’humidité, à la mousse ainsi qu’aux variations de pression, de diélectrique et de température. Les produits radar 24 GHz et 80 GHz d’Hycontrol offrent une large gamme de solutions pour presque toutes les exigences. Des modèles sont disponibles pour la mesure des solides et le contrôle du niveau des liquides.

Caractéristiques du produit

  • Boîtier en aluminium ou en acier inoxydable
  • Sortie 4~20 mA & HART
  • Plage de mesure jusqu’à 100 m (328 ft)
  • Température maximale de traitement 150 °C (302 °F)
  • Surveille les changements rapides de niveau (60 m/min)
  • Convient aux petits et grands réservoirs
  • Protection de la bride PEEK contre la corrosion
  • Une grande variété de raccords process
  • Un grand écran LCD rétro-éclairé
  • Précision de +/- 2 mm (0,08”)
  • Le spectre du réservoir vide permet de contrer les échos parasites
  • Alimenté en boucle par deux câbles
Données techniques
Plage de mesure0 - 100 m (328 ft)
Précision+/- 2 mm (0,08")
Température maximale150 °C (302 °F)
Option ATEXOui
