Modèle 10-20
balance à bande pour traitement

Le système de pesage à bande Thermo Ramsey™ modèle 10-20 surveille les apports aux concasseurs, broyeurs, cribles et autres traitements avec une précision pouvant atteindre 0,5 %, même dans les applications les plus difficiles.

La balance à bande de traitement Thermo Ramsey™ modèle 10-20 vous permet de suivre et de gérer votre production, tout en fournissant des informations importantes pour une exploitation efficace.

Le système de pesage à bande Thermo Ramsey™ modèle 10-20 a été conçu pour le pesage de produits dans des conditions industrielles extrêmes

Cette balance à bande possède la fiabilité confirmée du pont-bascule modèle 10-20 (pour les camions à 1 ou 2 rouleaux) et du capteur de vitesse modèle 60-12C. Il y a aussi la puissance et la polyvalence de la technologie électronique avancée Ramsey™ Micro-Tech 3000 Series.

La balance à bande Ramsey™ modèle 10-20 est facile à installer, à l’intérieur ou à l’extérieur, sur des bandes fixes ou mobiles. Grâce à sa construction robuste, il convient aux applications les plus complexes dans de nombreux endroits.

  • Usine de concassage
  • Usines chimiques
  • Usines d’asphalte
  • Exploitation minière
  • Cimenteries
  • Transbordement de charbon
  • Usines de papier
  • Usines de gypse
  • Entreprises de sable et de gravier
  • Extraction du minerai
  • Installations de chargement et de déchargement
  • Transport des aliments

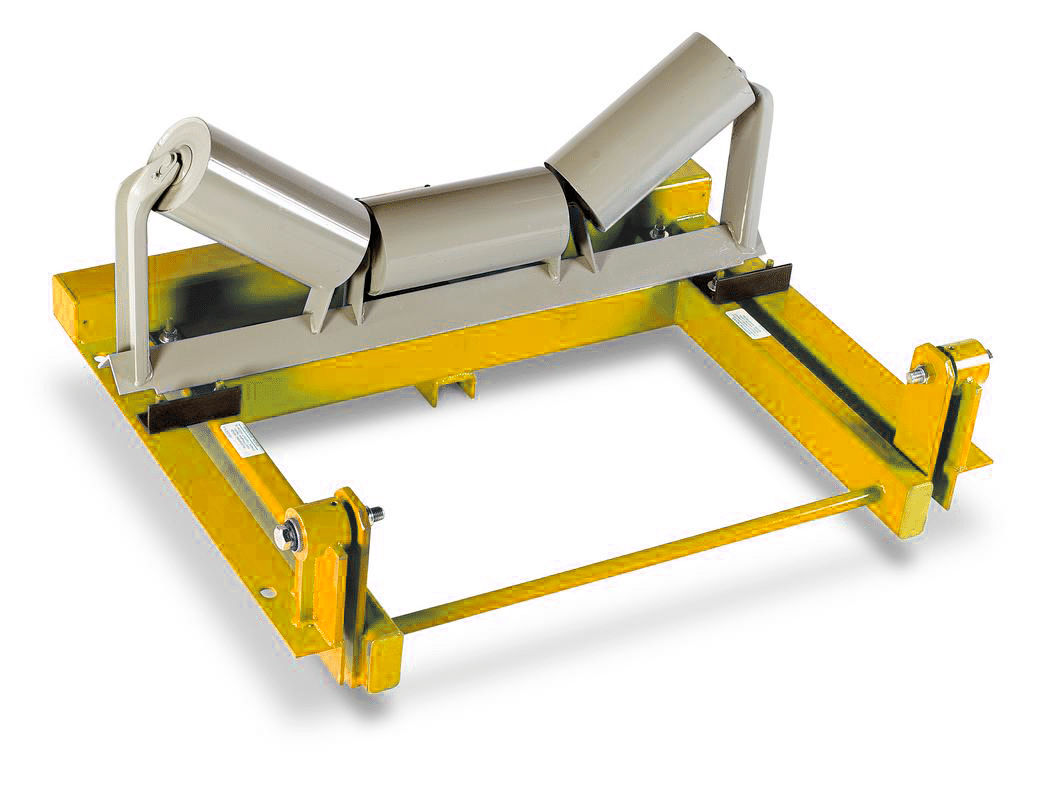

Le châssis peseur

Grâce à sa construction élégante et robuste, le châssis peseur Ramsey™ 10-20 reste entièrement aligné avec le châssis de la bande transporteuse. Entièrement assemblé en usine, ce châssis de pesée monobloc est facile et rapide à installer et à combiner correctement avec la bande transporteuse. Le châssis peseur est conçu pour fournir un support et un renforcement supplémentaires à la structure du convoyeur à bande, ce qui permet de minimiser les fluctuations.

Le châssis peseur 10-20 offre un support à trois points en utilisant un capteur de pesage et deux pivots fermés à faible frottement. Ils sont résistant aux vibrations, à l’humidité et à l’accumulation de produits, contrairement aux autres systèmes.

Avantages du châssis peseur

  • Aucune pièce mobile ou soumise à l’usure
  • Le capteur de pesage en traction garantit un alignement et une précision optimales.
  • Le déplacement total du châssis peseur est inférieur à 0,1 mm.
  • Conception compacte pour minimiser l’accumulation de produits
  • Option : dispositif d’étalonnage

Le capteur de vitesse

Le capteur de vitesse digital modèle 60-12C est le capteur de vitesse le plus fiable et le plus précis développé pour les balances à bande. En connectant le capteur directement à l’axe prolongé du tambour mené de la bande transporteuse vous avez la garantie d’une lecture précise de la marche de la bande. De plus cela évite l’influence de dérapage au tambour motorisé sur la mesure et en plus évite l’accumulation de produits. De cette façon, la vitesse mesurée sera toujours la vitesse réelle.

Avantages du capteur de vitesse

  • Boîtier robuste en aluminium moulé sous pression, adapté à une installation en extérieur
  • Générateur d’impulsions digitales, pas de brosses de charbon à ajuster ou à remplacer

Garantie de précision

Sur les installations approuvées par Thermo, nous garantissons que le système de pesage à bande Thermo Ramsey™ 10-20 pèse et compte avec une précision de ±0,5 % de la valeur d’essai s’il est calibré avec un poids d’essai connu, une chaîne de calibrage ou en utilisant le calibrage électronique standard de Thermo.

Ramsey 10-20 châssis peseur
Section de pesageChâssis peseur à rouleau unique
Conception du châssis peseurComposé d’une plate-forme de pesage suspendue dans des pivots et d’une poutre de support placée transversalement au-dessus du châssis du convoyeur. La construction rigide renforce ainsi la section de pesage du convoyeur.
Construction du châssis peseurConstruction en acier, revêtement par poudre ; en option acier inoxydable
Espace requisApplicable à toute bande transporteuse standard
Loadcell
Nombre1 of 2
TypeS-type, IP65
Montage
Alimentation10 Vdc ±5%
Sortie3 mV/V ±0,1%
Non-linéarité<0,03% FS
Non-reproductibilité0,01% FS
Hystérésis<0,02% FS
Température de fonctionnement-40°C tot +80°C
Sensibilité aux températuresGamme : 0,0014% FS/°C ; point zéro : 0,0027% FS/°C
SurchargeSécurité jusqu’à 150% de la capacité du capteur ; max jusqu’à 300% FS;
Capteur digital de vitesse de bande 60-12C
TypeDigital, sans balais de charbon
MontageAccouplement direct avec un cable M16 de 30 mm de long dans à l’axe prolongé du tambour inverseur ou d’un rouleau de déplacement.
BoîtierEn aluminium avec revêtement expoxy, IP65
Accessoires de montageembrayage, bras de montage et ressort de tension
PoidsEnviron 3 kg
